上海吉邁閥門制造有限公司主要生產≦日標法蘭截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

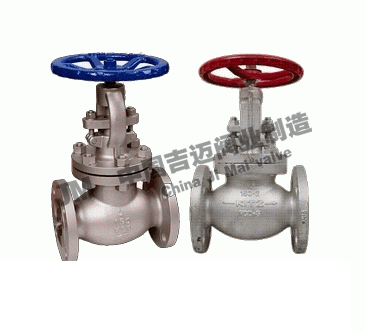

日標法蘭截止閥閥體材質有：鑄鋼、不銹鋼（304、316、316L、雙相不銹鋼等），適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
工作原理：
日標法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，截止閥的密封也較嚴密。日標法蘭截止閥閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
產品特點：
1、結構設計緊湊合理，造型美觀。
2、采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
3、產品設計制造符合國內外的先進標準要求，密封可靠，性能優良。
4、采用國內外多種配管法蘭密封面型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全、填料、墊片亦根據實際工況或用戶要求合理選配，可適用于各種壓力，溫度及介質工況。
日標法蘭截止閥標準：
☆設計與制造按JIS B2071
☆結構長度按JIS B2002
☆法蘭連接尺寸按JIS B2212，2214
☆檢驗按JIS B2003
試驗壓力：
|
試驗項目
|
殼體試驗
|
密封試驗
|
上密封試驗
|
氣密封試驗
|
|
介質
|
水
|
氣
|
|
單位
|
MPa
|
MPa
|
MPa
|
MPa
|
|
公稱壓力
|
10K
|
2.4
|
1.5
|
1.5
|
0.5-0.7
|
|
20K
|
5.8
|
4.0
|
4.0
|
主要零件材料：
|
名稱
|
材料
|
|
閥體、 閥蓋、 閥瓣
|
A216 WCB
|
A352 LCB
|
A217 WC6
|
A217 WC9
|
A217 C5
|
A351 CF8
|
A351 CF8M
|
A351 CF3
|
A351 CF3M
|
|
閥桿
|
A182 F6
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
|
閥桿螺母
|
ZcuAl10Fe3 Bronze
|
|
手輪
|
KTH350-10
|
|
螺柱
|
A193-B7 A320-L7 A193-B8
|
|
螺母
|
A194-2H A1 94-7 A194-8
|
主要連接尺寸(10K)：
|
型號
|
規格
|
尺寸
|
|
inch
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z-Φd
|
H
|
D0
|
|
10K
|
1/2″
|
15
|
108
|
95
|
70
|
52
|
12
|
4-Φ15
|
200
|
100
|
|
3/4″
|
20
|
117
|
100
|
75
|
58
|
14
|
4-Φ15
|
205
|
120
|
|
1″
|
25
|
127
|
125
|
90
|
70
|
14
|
4-Φ19
|
230
|
140
|
|
11/4″
|
32
|
140
|
135
|
100
|
80
|
16
|
4-Φ19
|
240
|
140
|
|
11/2″
|
40
|
165
|
140
|
105
|
85
|
16
|
4-Φ19
|
270
|
160
|
|
2″
|
50
|
203
|
155
|
120
|
100
|
16
|
4-Φ19
|
300
|
200
|
|
21/2″
|
65
|
216
|
175
|
140
|
120
|
18
|
4-Φ19
|
340
|
220
|
|
3″
|
80
|
241
|
185
|
150
|
130
|
18
|
8-Φ19
|
360
|
240
|
|
4″
|
100
|
292
|
210
|
175
|
155
|
18
|
8-Φ19
|
420
|
280
|
|
5″
|
125
|
356
|
250
|
210
|
185
|
20
|
8-Φ23
|
460
|
350
|
|
6″
|
150
|
406
|
280
|
240
|
215
|
22
|
8-Φ23
|
500
|
400
|
|
8″
|
200
|
495
|
330
|
290
|
265
|
22
|
12-Φ23
|
590
|
450
|
|
10″
|
250
|
622
|
400
|
355
|
325
|
24
|
12-Φ25
|
710
|
500
|
|
12″
|
300
|
698
|
445
|
400
|
370
|
24
|
16-Φ25
|
810
|
550
|
|
14″
|
350
|
787
|
490
|
445
|
415
|
26
|
16-Φ25
|
880
|
600
|
|
16″
|
400
|
914
|
560
|
510
|
475
|
28
|
16-Φ27
|
940
|
650
|
主要連接尺寸(20K)：
|
型號
|
規格
|
尺寸 （mm）
|
|
inch
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z- Φ d
|
H
|
D0
|
|
20K
|
1/2″
|
15
|
152
|
95
|
70
|
52
|
14
|
4- Φ 15
|
220
|
120
|
|
3/4″
|
20
|
178
|
100
|
75
|
58
|
16
|
4- Φ 15
|
230
|
120
|
|
1″
|
25
|
203
|
125
|
90
|
70
|
16
|
4- Φ 19
|
260
|
140
|
|
11/4″
|
32
|
216
|
135
|
100
|
80
|
18
|
4- Φ 19
|
280
|
140
|
|
11/2″
|
40
|
229
|
140
|
105
|
85
|
18
|
4- Φ 19
|
300
|
200
|
|
2″
|
50
|
267
|
155
|
120
|
100
|
22
|
8- Φ 19
|
330
|
240
|
|
21/2″
|
65
|
292
|
175
|
140
|
120
|
24
|
8- Φ 19
|
360
|
240
|
|
3″
|
80
|
318
|
200
|
160
|
135
|
26
|
8- Φ 23
|
400
|
280
|
|
4″
|
100
|
356
|
225
|
185
|
160
|
28
|
8- Φ 23
|
450
|
320
|
|
5″
|
125
|
400
|
270
|
225
|
195
|
30
|
8- Φ 25
|
500
|
400
|
|
6″
|
150
|
444
|
305
|
260
|
230
|
32
|
12- Φ 25
|
540
|
450
|
|
8″
|
200
|
559
|
350
|
305
|
275
|
34
|
12- Φ 25
|
670
|
500
|
|
10″
|
250
|
622
|
430
|
380
|
345
|
38
|
12- Φ 27
|
770
|
550
|
|
12″
|
300
|
711
|
480
|
430
|
395
|
40
|
16- Φ 27
|
855
|
600
|
|
14″
|
350
|
762
|
540
|
480
|
440
|
44
|
16- Φ 33
|
920
|
650
|
|
16″
|
400
|
864
|
605
|
540
|
495
|
46
|
16- Φ 33
|
970
|
700
|
日標法蘭截止閥結構圖紙：
