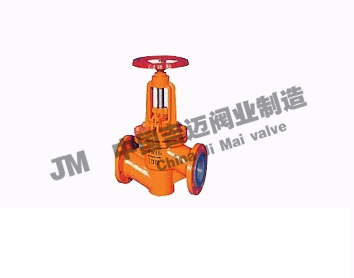

上海吉邁閥門制造有限公司主要生產≦J41F46全氟襯里截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
J41F46全氟襯里截止閥分為：直通式襯氟截止閥、直流式襯氟截止閥、角式襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性強，行程短（一般為公稱通徑1/4）等優點，被廣泛應用在石油、化工等管路系統中做截斷介質作用，但需要強調的是襯氟截止閥嚴禁做流量調節，以免節流口出產生的高速介質流沖蝕破壞密封面。
襯氟截止閥應用范圍：
襯氟截止閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
襯氟截止閥結構特點：
1、塑料襯里J41型直通式、J45型直溜式、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
襯氟截止閥標準規范：
設計制造標準：GB/T 12233、GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
襯氟截止閥分為：直通式襯氟截止閥、直流式襯氟截止閥、角式襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性強，行程短（一般為公稱通徑1/4）等優點，被廣泛應用在石油、化工等管路系統中做截斷介質作用，但需要強調的是襯氟截止閥嚴禁做流量調節，以免節流口出產生的高速介質流沖蝕破壞密封面。
襯氟截止閥應用范圍：
襯氟截止閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
襯氟截止閥結構特點：
1、塑料襯里J41型直通式、J45型直溜式、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
襯氟截止閥標準規范：
設計制造標準：GB/T 12233、GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

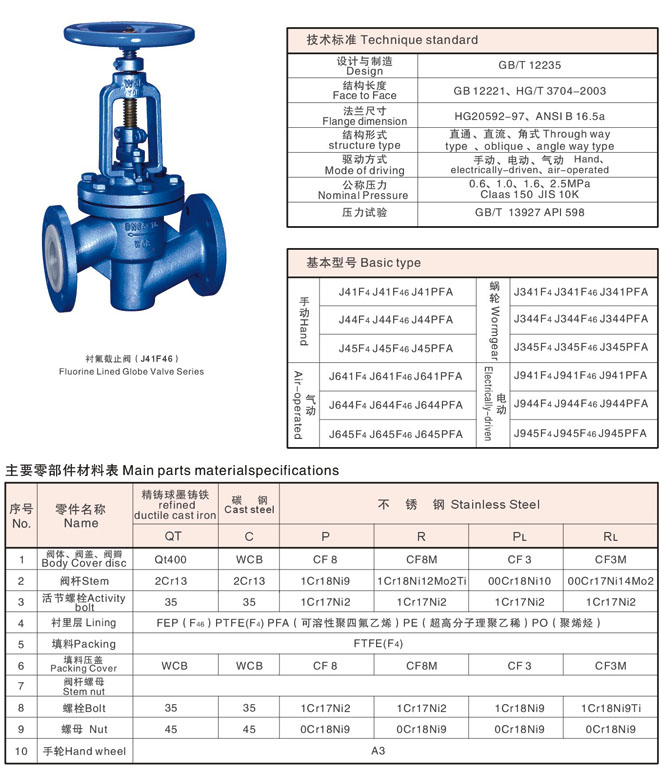

J41F46全氟襯里截止閥圖紙尺寸：
主要外形尺寸及連接尺寸
|
公稱通徑
|
尺 寸
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φ
|
Do
|
H
|
H1
|
|
15
|
130
|
95
|
65
|
45
|
16
|
3
|
4-Φ14
|
80
|
159
|
171
|
|
20
|
150
|
105
|
75
|
55
|
16
|
3
|
4-Φ14
|
80
|
187
|
201
|
|
25
|
160
|
115
|
85
|
65
|
18
|
3
|
4-Φ14
|
100
|
205
|
221
|
|
32
|
180
|
135
|
100
|
78
|
18
|
3
|
4-Φ18
|
120
|
236
|
258
|
|
40
|
200
|
145
|
110
|
85
|
20
|
3
|
4-Φ18
|
140
|
263
|
286
|
|
50
|
230
|
160
|
125
|
100
|
20
|
3
|
4-Φ18
|
160
|
296
|
324
|
|
65
|
290
|
180
|
145
|
120
|
22
|
3
|
4-Φ18
|
180
|
333
|
368
|
|
80
|
310
|
195
|
160
|
135
|
22
|
3
|
6/2-Φ18/M16
|
200
|
400
|
445
|
|
100
|
350
|
215
|
180
|
155
|
24
|
3
|
6/2-Φ18/M16
|
240
|
454
|
510
|
|
125
|
400
|
245
|
210
|
180
|
26
|
3
|
6/2-Φ18/M16
|
280
|
512
|
578
|
|
150
|
480
|
280
|
240
|
210
|
28
|
4
|
6/2-Φ23/M20
|
320
|
575
|
650
|
|
200
|
600
|
335
|
295
|
265
|
30
|
4
|
10/2-Φ23/M20
|
360
|
620
|
725
|
|
250
|
730
|
390
|
350
|
315
|
32
|
4
|
10/2-Φ23/M20
|
400
|
760
|
880
|
|
300
|
850
|
440
|
400
|
365
|
34
|
4
|
10/2-Φ23/M20
|
500
|
880
|
1040
|
