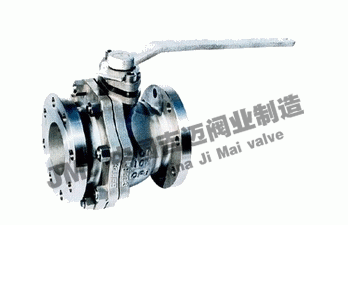

產品型號：Q41F
產品口徑：DN15-DN250
產品壓力：10K-20K
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦日標球閥Q41F-20K≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

產品概述：

【球閥】特點：（1）流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

日標法蘭球閥介紹：

日標球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。

執行標準：
設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003

試驗壓力：

試驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水			氣
單位		MPa	MPa	MPa	MPa
公稱壓力	10K	2.4	1.5	1.5	0.5-0.7
公稱壓力	20K	5.8	4.0	4.0	0.5-0.7

主要零件材料：

名稱	材料
閥體閥蓋	A216WCB	A352 LCB	A217 WC6	A217 WC9	A217C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
球體	A182 F6	A182 F304
閥桿	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
手柄	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A194-7 A194-8

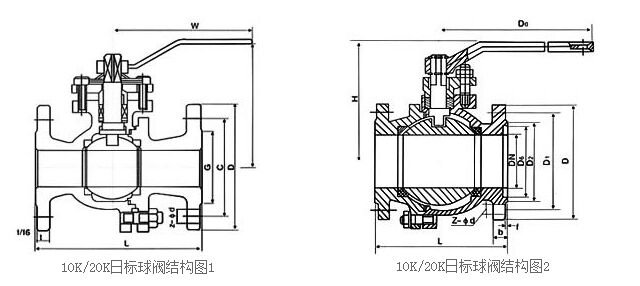

日標球閥Q41F-20K主要連接尺寸：

日標球閥Q41F-20K主要連接尺寸

型號	規格 (mm)		尺寸 (mm)
型號	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K	1/2″	15	108	95	70	52	12	4-Φ15	68	115
	3/4″	20	117	100	75	58	14	4-Φ15	75	130
	1″	25	127	125	90	70	14	4-Φ19	85	150
	11/4″	32	140	135	100	80	16	4-Φ19	96	190
	11/2″	40	165	140	105	85	16	4-Φ19	107	230
	2″	50	178	155	120	100	16	4-Φ19	118	240
	21/2″	65	190	175	140	120	18	4-Φ19	145	280
	3″	80	203	185	150	130	18	8-Φ19	160	310
	4″	100	229	210	175	155	18	8-Φ19	185	330
	5″	125	356	250	210	185	20	8-Φ23	230	600
	6″	150	394	280	240	215	22	8-Φ23	260	800
	8″	200	457	330	290	265	22	12-Φ23	310	1000
	10″	250	533	400	355	325	24	12-Φ25	350	1200

主要連接尺寸：

型號	規格		尺寸 (mm)
型號	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K	1/2″	15	140	95	70	52	14	4-Φ15	72	115
	3/4″	20	152	100	75	58	16	4-Φ15	75	130
	1″	25	165	125	90	70	16	4-Φ19	85	150
	11/4″	32	178	135	100	80	18	4-Φ19	95	190
	11/2″	40	190	140	105	85	18	4-Φ19	110	230
	2″	50	216	155	120	100	22	8-Φ19	120	240
	21/2″	65	241	175	140	120	24	4-Φ19	150	280
	3″	80	283	200	160	135	26	8-Φ23	165	310
	4″	100	305	225	185	160	28	8-Φ23	190	330
	5″	125	381	270	225	195	30	8-Φ25	240	600
	6″	150	403	305	260	230	32	12-Φ25	270	800
	8″	200	502	350	305	275	34	12-Φ25	315	1000
	10″	250	568	430	380	345	34	12-Φ27	380	1200
