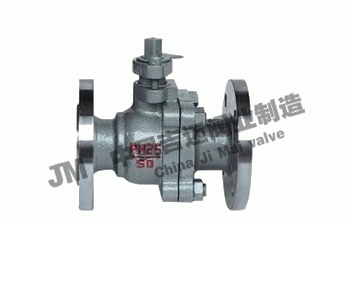

      Q41F天然氣專用球閥


      Q41F天然氣專用球閥
      產品型號:Q41F
      產品口徑:DN15-DN150
      產品壓力:1.6mpa-4.0mpa
      連接方式:法蘭
      閥體材質:鑄鋼
      聯系 Q Q:2487747836
      聯系傳真:021-51079323
      聯系電話:021-51078382
      公司Email:[email protected]
      公司名稱:上海吉邁閥門制造有限公司
      公司賬號:03403300040016116
      開戶銀行:中國農業銀行上海都市路分理處
      服務承諾:以客戶為根本,我公司盡己所能滿足客戶的要求,做好售后服務。 產品質量嚴格把關,在質保期(12個月)內,實行“三包”服務(包退、包換、包修)

      產品說明   服務承諾   訂貨流程
      上海吉邁閥門制造有限公司主要生產≦Q41F天然氣專用球閥≧也是國內球閥生產商之一。公司創建以來,始終致力于閥門的科技管理和不斷創新,使企業走上了良性循環的規模化經營之路,擁有了一支專業的閥門設計和技術研發隊伍,形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

      Q41F燃氣專用球閥產品概述

      Q41F燃氣專用球閥為開 - 關型控制閥門,閥門采用球體固定、閥體鍛造、中部法蘭連接采用螺栓

      連接的設計。鍛造的閥體保證了球閥殼體的質量以及強度和剛度;中部的連接螺栓設計和選用是經

      過科學而精確的計算保證其強度,因此,使用該系列球閥是安全的。浮動雙閥座,密封設計是采用

      獨特的兩道軟密封及金屬密封形成三次密封,保證了可靠的密封,開關扭矩輕,易操作。在石油、

      天然氣等長輸管線及石化、醫藥、城建等領域應用十分廣泛。

      【Q41F燃氣專用球閥工作原理】

      Q41F燃氣專用球閥具有彈簧靜電導出裝置,即在球體與閥桿、閥桿與閥體之間設置導電彈簧,使

      球體與閥桿及閥桿與閥體之間形成靜電通道,達到清除靜電的目的。避免靜電打火點燃易燃介質,

      確保系統安全。當萬一發生火災而使聚四乙烯等軟密封圈燒損時,球閥仍然能夠可靠操作并具有良

      好的密封性能,以防止火災的擴大。

      【Q41F燃氣專用球閥特點】

      1、專門為燃氣、液化氣管道設計的專用球閥設有防靜電、防火裝置。

      2、采用PTFE(聚四氟乙烯)作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長。

      3、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制,能滿足用戶的各種工況使

      用要求。

      【Q41F燃氣專用球閥主要性能參數】

      公稱壓力 殼體試驗 密封試驗 適用介質 適宜溫度
      1.6 2.4 1.76 液化氣、天然氣等 -40~+80℃
      2.5 3.75 2.75
      4.0 6.0 4.4

      【Q41F燃氣專用球閥主要材料】

      閥體 閥桿 閥球 密封面 墊片 填料 工作溫度 適用介質
      WCB 1Cr13 1Cr13 1Cr13
      司太立合金
      本體材料
      柔性石墨
      不銹鋼加柔性石墨
      08軟鋼
      F304 F316
      柔性石墨
      編結石墨
      -29-425℃ 燃氣、水、蒸汽、油品
      WC6 15CrMo 15CrMo -29-425℃
      WC9 25Cr2MoV 25Cr2MoV
      LCB 304 304 -46-354℃
      CF8 304 304 -196-600℃ 部分酸、堿
      CF3 304L 304L
      CF8M 316 316
      CF3M 316L 316L

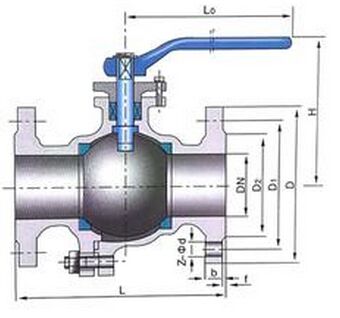

      Q41F燃氣專用球閥主要連接尺寸


      Q41F燃氣專用球閥主要連接尺寸


      公稱通徑、
      DN(mm)
      Q41F-25型主要連接尺寸和外形尺寸 重量
      (kg)
      L D D1 D2 Z-фd H b f Do
      15 130 95 65 45 4-14 103 16 2 100 3
      20 140 105 75 55 4-14 112 16 2 160 4
      25 150 115 85 65 4-14 123 16 2 160 5
      32 165 135 100 78 4-18 150 18 3 250 8
      40 180 145 110 85 4-18 156 18 3 250 11
      50 200 160 125 100 4-18 172 20 3 350 14
      65 220 180 145 120 8-18 197 22 3 350 20
      80 250 195 160 135 8-18 222 22 3 450 28
      100 320 230 190 160 8-23 253 24 4 450 36
      125 400 270 220 188 8-25 286 28 4 600 62
      150 400 300 250 218 8-25 275 30 4 800 8
