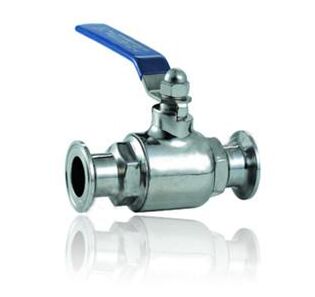

      Q81F衛生級快裝卡箍球閥


      Q81F衛生級快裝卡箍球閥
      產品型號:Q81F
      產品口徑:DN15-DN100
      產品壓力:1.6mpa-6.4mpa
      連接方式:卡套
      閥體材質:304.316
      聯系 Q Q:2487747836
      聯系傳真:021-51079323
      聯系電話:021-51078382
      公司Email:[email protected]
      公司名稱:上海吉邁閥門制造有限公司
      公司賬號:03403300040016116
      開戶銀行:中國農業銀行上海都市路分理處
      服務承諾:以客戶為根本,我公司盡己所能滿足客戶的要求,做好售后服務。 產品質量嚴格把關,在質保期(12個月)內,實行“三包”服務(包退、包換、包修)

      產品說明   服務承諾   訂貨流程
      上海吉邁閥門制造有限公司主要生產≦Q81F衛生級快裝卡箍球閥≧也是國內球閥生產商之一。公司創建以來,始終致力于閥門的科技管理和不斷創新,使企業走上了良性循環的規�;�(jīng)營之路,擁有了一支專業的閥門設計和技術研發隊伍,形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

      一、卡箍球閥產品概述

       Q81F卡箍球閥皆經過了精密的檢驗流程和嚴格的品質管理,流道經過精密拋光和除菌處理,采用了全包的F4密封,沒有死角且容易清洗。衛生級快裝球閥閥體采用不銹鋼精制而成,流道內壁0.5um電子拋光,保持流體暢通無阻。密封面采用的全包PTFE沒有死角,保證衛生。Q81F卡箍球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

      二、卡箍球閥主要連接尺寸及重量    單位:mm

      SIZE

      1/2"

      3/4"

      1"

      1-1/4"

      1-1/2"

      2"

      2-1/2"

      3"

      4"

      PORT

      9.6

      15.9

      22.2

      28.5

      34.9

      47.5

      60.2

      72.9

      97.4

      75

      90

      100

      110

      125

      150

      190

      220

      270

      25.0

      25.0

      50.4

      50.4

      50.4

      63.9

      77.4

      90.0

      118.9

      2.024

      2.24

      43.60

      43.60

      43.60

      56.30

      70.60

      83.30

      110.30

      64

      67

      83

      89

      100

      108

      150

      161

      180

      T1

      2.85

      2.85

      2.85

      2.85

      2.85

      2.85

      2.85

      T2

      3.63

      3.63

      4.75

      125

      125

      140

      140

      200

      200

      250

      250

      290


      三、卡箍球閥主要零件材料

      零件名稱

      材質

      閥體

      不銹鋼CF8M

      密封圈

      聚四氟乙烯PTFE

      閥蓋

      不銹鋼CF8M

      球體

      不銹鋼SS316

      閥桿

      不銹鋼SS316

      螺母

      不銹鋼SS304

      墊圈

      不銹鋼SS304

      手柄套

      塑料

      手柄

      不銹鋼SS304

      閥桿螺母

      不銹鋼SS304

      填料壓蓋螺母

      不銹鋼SS304

      掛鎖裝置

      不銹鋼SS304(OQTION)

      止推墊圈

      聚四氟乙烯PTFE

      螺栓

      不銹鋼SS304

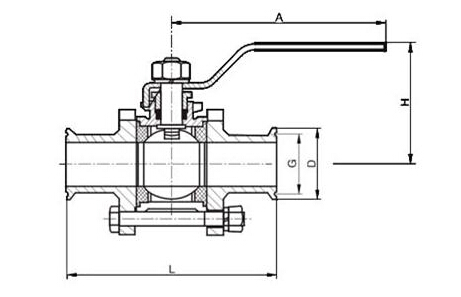

      Q81F衛生級快裝卡箍球閥結構圖紙
      Q81F衛生級快裝卡箍球閥結構圖紙
