Q91F-64P卡套式球閥

上海吉邁閥門制造有限公司主要生產≦Q91F-64P卡套式球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；���(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

一、Q91F卡套式球閥產品概述：

Q91F卡套球閥也叫做QG.Y1氣源球閥、雙卡套球閥，單卡套球閥，卡套異徑球閥，卡環式球閥，卡圈式球閥。它與鋼管連接時不需要焊接，管路安裝極其方便，有利于防火，防爆和高空作業。耐壓能力高，密封性和反復性良好。卡套式球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置，靠介質壓力將球體壓緊在出口端閥座上，其使用壓力和通徑受到一定限制。采用90°傳動，故開關方便迅速，可以實行快速啟閉。

二、Q91F卡套球閥技術參數：

公稱通徑	Ф6-Ф14
公稱壓力	1.6Mpa-6.4
適用溫度	-20~350℃
連接方式	螺紋，卡套
適用介質	水、油、氣及某些腐蝕性液體（W、C、O）
制造材質	20#，201，304，316，316L等
制造標準	GB/T12224-1989,JB/T7747-1995

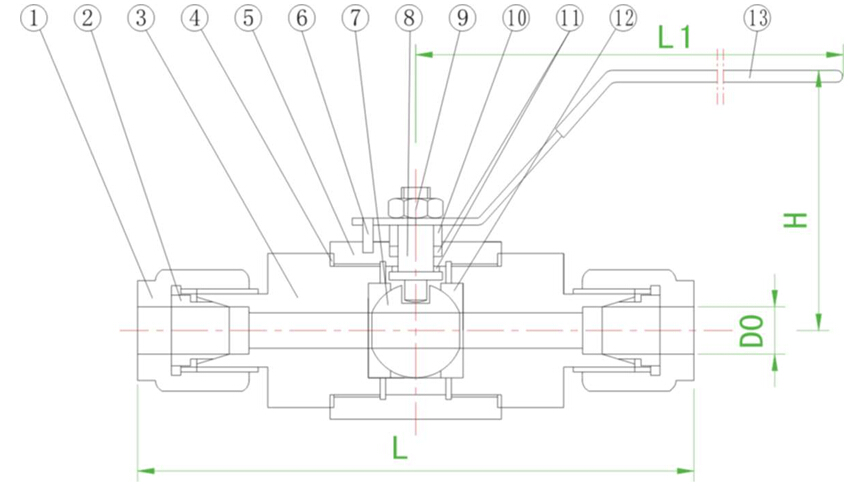

三、Q91F卡套球閥零部件材料：

序號	零件名稱	不銹鋼	碳鋼
1	螺帽	SS304 SS304L SS316 SS316L SS321	20# A105
2	雙卡組合	SS304 SS304L SS316 SS316L SS321	20# A105
3	閥蓋	SS304 SS304L SS316 SS316L SS321	20# A105
4	閥蓋墊片	PTFE	PTFE
5	閥體	SS304 SS304L SS316 SS316L SS321	20# A105
6	定位銷	SS304 SS304L SS316 SS316L SS321	20# A105
7	球	SS304 SS304L SS316 SS316L SS321	20# A105
8	閥桿	SS304 SS304L SS316 SS316L SS321	20# A105
9	閥桿螺母	SS304 SS304L SS316 SS316L SS321	20# A105
10	格南螺母	SS304 SS304L SS316 SS316L SS321	20# A105
11	密封填料	PTFE	PTFE
12	閥座	PTFE	PTFE
13	手柄	SS304 SS304L SS316 SS316L SS321	20# A105

四、Q91F卡套球閥外形尺寸：

規格	Do	L	L1	H	公稱壓力
DN3	Φ6	86	110	44	≤6.4MPa
DN6	Φ8	90	110	44	≤6.4MPa
DN10	Φ14	95	110	44	≤6.4MPa
