產品型號：GMJ11F-250Ⅱ
產品口徑：DN6
產品壓力：25.0mpa
連接方式：螺紋
閥體材質：不銹鋼304.316
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦GMJ11F-250Ⅱ高密封取樣閥≧也是國內針型閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

GMJ11F-250Ⅱ高密封取樣閥通過外加取樣排放裝置，保證了管路中壓力表的正確安裝使用，達到了放空、取樣的目的。具有一閥兩用的功能。
該閥密封結構為硬軟雙質密封設計‘密封面避開了介質的直接沖刷。
GMJ11F 高密封取樣閥廣泛用于油田、化工、輕工、電力、冶金等裝置的自控系統。

應用規范

設計制造：GB/T 12224-1989；JB/T7747-1995

連接形式：內螺紋連接

結構特征：硬軟雙密封副；浮動閥瓣

閥門檢驗和實驗：GB/T 13927-1992

材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定

性能規范單位：MPa

實驗項目	壓力值
公稱壓力	25
殼體實驗	37.5
密封試驗	27.5
氣壓試驗	15
適用溫度	≤180℃
適用介質	水、蒸汽、油品等

主要零件材料

型號	閥體	接頭	閥桿	螺帽	填料
GMJ11F/H-250Ⅱ	20#	20#	2Cr13	20#	PTFE
GMJ11F/H-250PⅡ	SS304	SS304	SS304	SS304
1151-160P	SS304	SS304	SS304	SS304

主要外形尺寸

規格	M1	M2	Ф	L	L1	H	D0	重量
DN6	M20×1.5	G1/2	Ф10	70	153	110	63	1.5

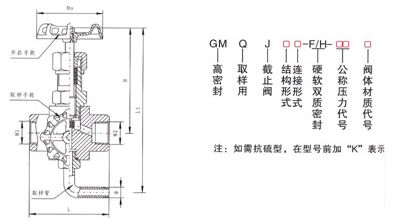

GMJ11F-250Ⅱ高密封取樣閥圖紙：

GMJ11F-250Ⅱ高密封取樣閥圖紙
