【產品概述】

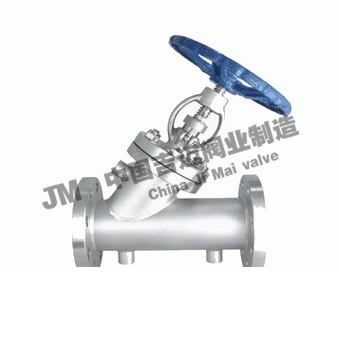

直流式保溫截止閥BJ45H采用整體式夾套保溫層結構設計，根據用戶需要夾套內注入熱水、蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門常溫或降溫達到所需要的溫度，確保閥內介質能夠正常工作，具有良好的保溫保冷特性。
【產品介紹】：
直流式保溫截止閥BJ45H是根據Y型截止閥兩法蘭之間焊裝夾套，閥門的側面、底部設置有保溫夾套的兩個連接口，用于注入蒸汽或其它保溫、保冷介質，采用保溫夾套設計，利用外部熱源在閥門的外部循環加熱，可以有效防止介質通過閥門時溫度損失，保證介質的溫度。主要用于石油、化工、瀝青、冶金、制藥、食品等各類系統中，防止以輸送常規下會凝固的高粘度介質回流。
【工作原理】：
直流式保溫截止閥BJ45H采用保溫夾套設計，利用外部熱源在閥門的外部循環加熱，可以有效防止介質通過閥門時溫度損失，保證介質的溫度。主要用于石油、化工、瀝青、冶金、制藥、食品等各類系統中，防止以輸送常規下會凝固的高粘度介質。
【產品特點】：
1、結構簡單，外型設計獨特。
2、密封面硬化處理以抗磨損。
3、閥中腔裝置是由兩件組成，利于快速拆裝及在原地做內部修理。
4、閥座之整體表面硬化：提供確實的關閉和閥座之長久使用壽命。
5、傾斜軸的構造和最佳流道的形狀、減低流向之變換和減少降壓數。
6、閥頸軸襯材料具有低摩擦系數，大大地降低扭力和軸面磨損，以及消除表面擦傷。
7、閥軸填墊裝置：利用滲有碳纖維裂隙的圓環之柔軟石墨做填料，以作最佳之防漏和經久耐用。
【產品其他參數】：
|
產品性能規范：
|
|
|
型號
|
公稱壓力PN（MPa）
|
試驗壓力
|
適用溫度
|
適用介質
|
保溫套壓力（MPa）
|
|
殼體
|
密封
|
|
BJ45W-25P
|
2.5
|
3.75
|
2.75
|
≤200
|
硝酸類
|
≤1.0
|
|
BJ45W-40P
|
4.0
|
6.0
|
4.4
|
|
BJ45W-64P
|
6.4
|
9.0
|
6.6
|
|
BJ45W-25R
|
2.5
|
3.75
|
2.75
|
硝酸類
|
|
BJ45W-40R
|
4.0
|
3.0
|
4.4
|
|
BJ45W-64R
|
6.4
|
9.0
|
6.6
|
|
|
主要外形尺寸和連接尺寸
|
公稱壓力PN
|
公稱通徑DN
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
D3
|
B1
|
fo
|
B
|
D6
|
3-G
|
Z-Φd
|
H
|
H1
|
Do
|
|
2.5
4.0
|
15
|
170
|
105
|
75
|
55
|
35
|
8
|
4
|
16
|
51
|
3/8
|
4-Φ14
|
250
|
262
|
120
|
|
20
|
190
|
115
|
85
|
65
|
42
|
8
|
4
|
16
|
58
|
3/8
|
4-Φ14
|
292
|
308
|
140
|
|
25
|
210
|
135
|
100
|
78
|
50
|
8
|
4
|
18
|
66
|
3/8
|
4-Φ18
|
340
|
375
|
160
|
|
32
|
230
|
145
|
110
|
85
|
60
|
8
|
4
|
18
|
76
|
1/2
|
4-Φ18
|
338
|
375
|
160
|
|
40
|
260
|
160
|
125
|
100
|
72
|
8
|
4
|
20
|
88
|
1/2
|
4-Φ18
|
360
|
386
|
160
|
|
50
|
300
|
180
|
145
|
120
|
94
|
8
|
4
|
22
|
110
|
1/2
|
8-Φ18
|
410
|
450
|
240
|
|
65
|
340
|
195
|
160
|
135
|
105
|
8
|
4
|
22
|
121
|
1/2
|
8-Φ18
|
440
|
485
|
240
|
|
80
|
380
|
230
|
190
|
160
|
128
|
11
|
4.5
|
24
|
150
|
1/2
|
8-Φ23
|
540
|
600
|
280
|
|
100
|
430
|
270
|
220
|
188
|
154
|
11
|
4.5
|
28
|
176
|
1/2
|
8-Φ25
|
560
|
625
|
320
|
|
125
|
490
|
300
|
250
|
218
|
182
|
11
|
4.5
|
30
|
204
|
1/2
|
8-Φ25
|
625
|
737
|
360
|
|
150
|
550
|
330
|
280
|
248
|
212
|
11
|
4.5
|
32
|
204
|
1/2
|
12-Φ25
|
720
|
790
|
36
|
|
|
主要零件材料：
|
零件名稱
|
閥體、閥蓋
|
閥瓣
|
墊片
|
|
BJ45W-25P、BJ45W-40P、BJ45W-64P
|
鉻鎳鈦鋼
|
鉻鎳鈦鋼+硬質合金
|
聚四氟乙烯
|
|
BJ45W-25P、BJ45W-40P、BJ45W-64P
|
鉻鎳鉬鈦鋼
|
鉻鎳鉬鈦鋼+硬質合金
|
聚四氟乙烯
|
直流式保溫截止閥BJ45H結構圖紙：
|
