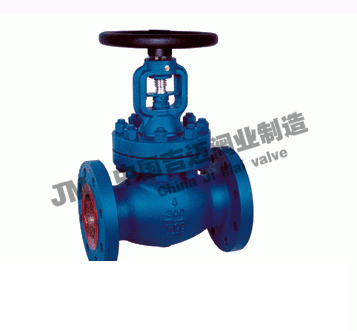

產品型號：WJ41H
產品口徑：DN50-DN600
產品壓力：150LB-900LB
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦美標波紋管截止閥WJ41H≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

美標波紋管截止閥WJ41H由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓；一直廣受歡迎。

二、美標波紋管截止閥特性

美標波紋管截止閥的七個特性，如下：

1、波紋管截止閥的使用壽命長，減少維修次數，降低經營成本。

2、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。

3、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性。

4、雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準。

5、美標波紋管截止閥它耐高溫≤425℃的閥座采用錐面硬密封；達到氣密性能零泄漏。

6、沒有流體損失，降低能源損失，提高工廠設備安全。

7、美標波紋管截止閥的技術和性能全部是嚴格按照德標ARI標準而制造。

三、美標波紋管截止閥主要外型尺寸及連接尺寸

公稱壓力	公稱通徑	尺寸
公稱壓力	公稱通徑	d	d1	d2	d3	L	H	Do
150Lb	2	51	92	120.5	152	203	360	180
	21/2	64	105	139.5	178	216	390	280
	3	76	127	152.9	190	241	410	280
	4	102	157	190.5	229	292	460	280
	5	127	186	216	154	356	480	320
	6	152	216	241.5	179	406	500	320
	8	203	270	198.5	343	495	560	400
	10	254	324	362	406	622	620	500
	12	305	381	432	483	698	690	600
	14					797	770	650
300Lb	2	51	92	127	165	267	370	180
	21/2	64	105	149	190	292	400	280
	3	76	127	168.5	210	318	420	280
	4	102	157	200	154	356	470	280
	5	127	186	235	179	400	490	320
	6	152	216	270	318	444	510	320
	8	203	270	330	381	559	570	400
	10	254	324	387.5	445	622	630	500
	12	305	381	451	521	711	700	600
	14					838	780	650

美標波紋管截止閥WJ41H結構圖紙：

美標波紋管截止閥WJ41H結構圖紙
