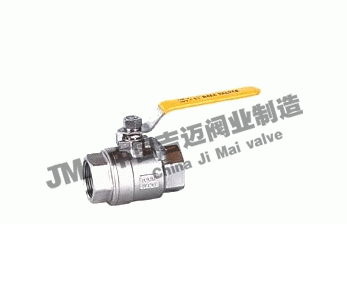

產品型號：Q11F
產品口徑：DN15-DN100
產品壓力：1.6-6.4mpa
連接方式：螺紋
閥體材質：不銹鋼304.316
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦Q11F內螺紋球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

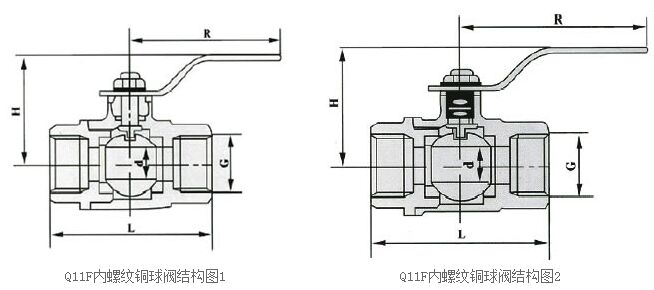

Q11F內螺紋球閥結構圖紙：

主要性能規范

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		適用濕度℃	適用介質
Q11F-25T	2.5	3.8	2.5	≤150	水、油、氣體
Q11F-40T	4.0	6.0	4.0
Q21F-25T	2.5	3.8	2.5
Q21F-16T	1.6	2.4	1.6

主要尺寸重量

Q11F-25T	管螺紋G		1/4	3/8	1/2		3/4	1		1 1/4	1 1/2		2
	尺寸㎜	L	53	53	57		70	81		87	95		107
		H	41	41	44		44	51		56	64		69
		R	85	85	100		100	120		120	140		140
		d	9	9	12		16	20		25	30		37
	重量 g		204	188	259		401	648		921	1230		1845
Q11F-40T	管螺紋G		1/4	3/8	1/2		3/4	1		1 1/4	1 1/2		2
	尺寸㎜	L	53	53	57		70	81		87	95		107
		H	44	44	48		50	55		60	66		72
		R	90	90	105		105	125		125	155		155
		d	9	9	12		16	20		25	30		37
	重量 g		220	205	300		445	715		1000	1340		1975
Q21F-25T	管螺紋G				1/2			3/4			1
	尺寸㎜		L		82			100			115
			H		44			47			51
			R		100			100			120
			d		12			16			20
	重量 g				330			520			825
QK21F-16T		管螺紋G		尺寸㎜
				L		H			R			d
		1/2		44		30			22			9

主要零件材料

零件名稱	閥體	球	密封座
材質	黃銅(HPb59-1)鍛壓	碳鋼表面鍍鉻	增強四氟乙烯
