產品型號：Q947F
產品口徑：DN50-DN500
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦電動卸灰球閥Q947F≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

【產品介紹】：

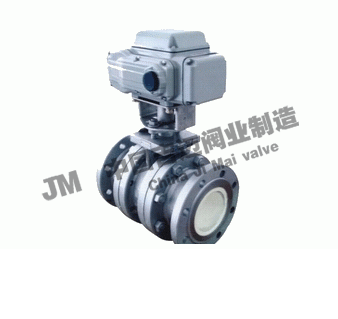

Q947F電動固定式卸灰球閥密封圈采用PPL耐磨、耐高溫密封圈，使得密封經久耐用。閥座與閥體之間采用卡套式連接能夠擋住灰塵進入閥座下面，避免閥座被漲死。特別適用于高爐煤粉噴吹、含塵含固體粉末管道系統、空氣管路及噴槍管路等工況。

【工作原理】：
Q947F電動固定式卸灰球閥是以電源電壓作動力，接受(4～20mA、0～10mA或1～5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0～90°，就能完成啟閉動作或調節動作。全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0～90°任意角度)，實現比例調節動作。

【產品特點】：
1、閥座帶有磨損自動補償裝置，更可靠的確保球閥的密封性能。
2、密封圈采用特殊材料制成，具有耐高溫、耐磨損、使用壽命長的特點。
3、密封副形式多樣，根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計。
4、根據需要可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封。
5、可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
6、閥桿采用整體鍛造并調制處理，硬度達到HB220～250，閥桿采用防吹出結構設計，根據需要可加長閥桿用于埋地場所。

【主要技術參數】：

☆閥體

閥體形	兩段式鑄造閥體
公稱通徑	DN50～1000mm
公稱壓力	PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150 300 600 900 LB；JIS 10 20 30 40 K
連接形式	法蘭式
法蘭標準	JIS、ANSI、GB、JB、HG等
閥蓋形式	一體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

☆閥內件

閥芯形式	O型固定球型閥芯
流量特性	近似快開型

☆執行機構

執行器型號	DSR、3810R、DZW、HQ、PSQ電動執行機構
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

※注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。

☆主要零件材料

1	底座	WCB、CF8、CF8M、CF3M
2	左閥體	WCB、CF8、CF8M、CF3M
3	下閥軸	2Cr13、304、316、316L
4	右閥體	WCB、CF8、CF8M、CF3M
5	球體	2Cr13、304、316、316L
6	密封圈	PTFE、PPL、304、316、316L
7	彈簧	65Mn、不銹鋼
8	銷	25、35、45
9	上閥軸	2Cr13、304、316、316L
10	支架	WCB、CF8、CF8M、CF3M
11	填料壓板	WCB、CF8、CF8M、CF3M
12	執行器	根據執行器廠家提供配置

☆主要性能指標

公稱通徑DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
允許壓差(MPa)	≤公稱壓力
動作范圍	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%

☆主要性能參數

試驗壓力(Mpa)	公稱壓力(Mpa)					壓力級(class)			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

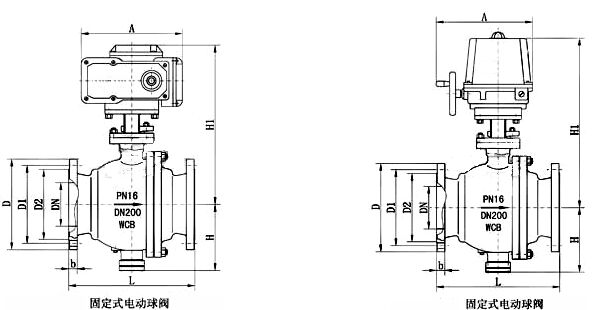

【主要外形及連接尺寸】：

公稱通徑DN(mm)		50	65	80	100	125	150	200	250	300	350	400	500	600	700
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H		-	-	-	-	-	-	335	385	430	470	590	700	780	950
H1	配DSR	根據所配執行機構而定，配置執行器不同，連接尺寸也不同
H1	配PSQ
A
D		165	185	200	220	250	285	340	405	460	520	580	705	840	910
D1		125	145	160	180	210	240	295	355	410	470	525	650	770	840
D2		99	118	132	156	184	211	266	319	370	435	485	608	718	788
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	12-26	12-30	12-34	12-41	12-41
