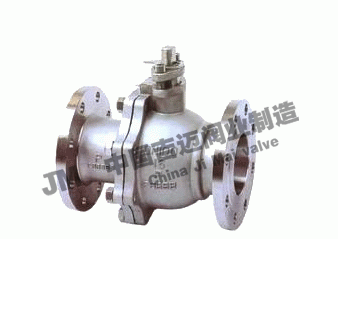

Q41F不銹鋼法蘭球閥

上海吉邁閥門制造有限公司主要生產≦Q41F不銹鋼法蘭球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

Q41F法蘭不銹鋼球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。

【工作原理】：
    Q41F法蘭不銹鋼球閥具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。

【產品特點】：
1、安裝簡便，能以任意方向安裝于管道中的任意部位。
2、優質的密封圈材料具有耐高溫、耐高壓、耐腐蝕之性能。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、使用廣泛適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
5、采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏。
6、球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性。

【產品其他參數】：

序號 No.	零件名稱	材質
		GB	ASTM
1	閥體	WCB	A216-WCB
2	密封圈	PTFE	PTFE
3	球體	1Cr18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	右體	WCB	A216-WCB
7	墊片	柔性石墨+不銹鋼	B12.10-304/F.G
8	填料	PTFE	PTFE
9	填料壓蓋	WCB	A216-WCB
10	定位片	25	A105
11	擋圈	65Mn	AISI 1066
12	手柄	Kt33	A47-667 Gr.32510
13	閥桿	1Cr33	A276-410
14	螺釘	35	A193-B7
15	止推墊片	PTFE	PTFE

設計依據	GB	API
設計標準	GB/T12237	API6D	ANSI B16.34
法蘭連接結構長度	GB/T12221	API6D	ANSI B16.10
結構長度（焊接）	GB/T15188.1	API6D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5 B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	API6D	API598

壓力等級		試驗壓力（Mpa)
公稱壓力（PN）	磅級	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法蘭 RF Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200

2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法蘭 RF Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法蘭 MFM Q41F Q41PPL 40 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200

6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法蘭 MFM Q41F Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500
