產品型號：Y42X
產品口徑：DN15-DN300
產品壓力：1.0mpa-2.5mpa
連接方式：法蘭
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦空氣減壓閥≧也是國內減壓閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

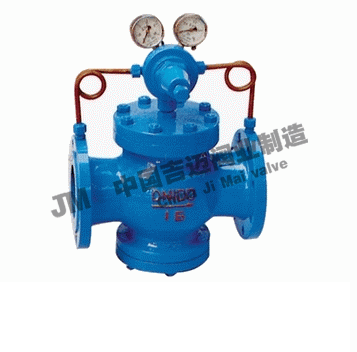

Y42X型彈簧薄膜式減壓閥系列產品通過引入新的技術、制造工藝及結構的改進，達到了國際同類產品先進水平。該閥門主要由閥體、閥蓋、壓縮彈簧、閥桿、活塞、缸套、閥座及密封墊等零件組成。它的主要特點：是用閥后壓力直接傳遞并作用于活塞下方與活塞上方壓力保持最佳平衡狀態。動作靈敏、快捷、性能可靠、使用壽命長。彈簧薄膜式減壓閥適用于工作溫度0℃～90℃的水、空氣和非腐蝕性液體管路上及高層建筑的冷熱水和消防供水系統中，可取代常規分區水管，簡化和節省系統的設備，降低工作造價。更換材質溫度可達到250℃。

薄膜式減壓閥主要性能參數表

公稱壓力	進口壓力	試驗壓力	出口壓力P2(MPa)		動靜壓差（MPa）	出口壓力偏差值
PN(MPa)	P1(MPa)	PS(MPa)	DN≤50	DN≥65	動靜壓差（MPa）	出口壓力偏差值
1.0	≤1.0	1.5	0.1∽0.8	0.1∽0.8	0.06	±5%
1.6	≤1.6	2.4	0.1∽1.0	0.2∽1.2	0.10	±10%
2.5	≤2.5	3.75	0.15∽1.6	0.25∽1.6	0.15	±10%
4.0	≤4.0	6.0	0.2∽2.5	0.3∽2.5	0.25	±15%
6.4	≤6.4	9.6	0.3∽4.0	0.4∽4.0	0.40	±20%
10.0	≤10.0	15.0	0.45∽6.0	0.6∽6.2	0.65	±30%f

薄膜式減壓閥主要零件材料

零件名稱	材料
閥體、閥蓋、下蓋	灰鑄鐵、碳鋼
活塞、缸套、閥桿	不銹鋼
壓縮彈簧	硅錳鋼
密封墊	丁腈橡膠

薄膜式減壓閥主要外形尺寸

公稱通徑 DN(mm)	L(mm)		H(mm)	h2(mm)
公稱通徑 DN(mm)	PN10、16、25	PN40、64、100	PN10∽64、100	PN10∽64、100
20	160	180	170	75
25	180	200	185	80
32	200	220	195	85
40	220	240	230	100
50	250	270	270	115
65	280	300	310	135
80	310	330	358	145
100	350	380	400	165
125	400	450	430	190
150	450	500	470	210
200	550	550	530	245
250	600	650	616	274
300	750	800	702	314
350	800	850	790	355
400	900	900	883	395
500	1075	1075	995	430
600	1295	1295	1150	515
