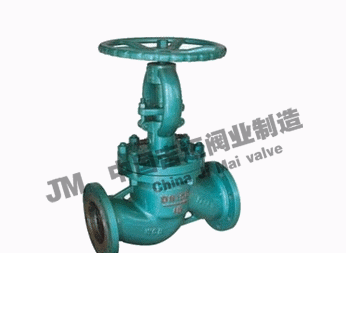

產品型號：DSJ4lH、DSJ41Y
產品口徑：DN10-DN200
產品壓力：1.6mpa-16.0mpa
連接方式：法蘭
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦法蘭水封截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

法蘭水封截止閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、焊接，結構形式可選用直通式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN15-600mm，材質可選用鑄鐵、鑄鋼、不銹鋼。

水封截止閥引用標準：
設計與制造：JB/T3595
結構長度：GB/T15188.1
壓力溫度等級：GB/T3595
試驗與檢驗：GB13927JB/T9092

水封截止閥用途：
水封截止閥適用于公稱壓力PN2.5～4.0Mpa，工作溫度0～425℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的管道上，切斷或接通介質,適用介質為：水、油品、蒸汽和非腐蝕氣體。

水封截止閥結構特點：
1.水封截止閥按國家標準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
2.填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好的氣密性。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.結構緊湊，操作靈活，檢修方便，使用壽命長。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。

水封截止閥主要零件的材料說明：

閥體	25、WCB
閥蓋	25、WCB
支架	25、WCB
閥瓣	2Cr13、WCB
閥桿	2Cr13
閥座	25、304
密封環	包覆墊、增強柔性石墨
填料	膨脹柔性石墨
閥桿螺母	ZCuA110Fe3

焊接水封截止閥主要尺寸及重量：

公稱通徑DN(mm)	尺寸					重量
公稱通徑DN(mm)	L	D1	D2	H	D0	重量
DS/J61H-25/40
10	130	10	28	272	120	5
15	130	15	41	272	120	6
20	150	20	44	280	120	6
25	160	25	52	332	160	8
32	190	32	64	342	160	10
40	200	40	75	395	200	16
50	230	50	75	431	240	23
65	290	65	103	457	280	32
80	310	80	116	505	320	43
100	350	100	140	549	360	58
125	400	125	171	621	400	94
150	480	150	198	705	400	119
200	600	200	254	828	400	165

法蘭水封截止閥主要規格尺寸：

公稱通徑DN(mm)	尺寸								重量
公稱通徑DN(mm)	L	D	D1	D2	b	Z-φd	H	D0	重量
DS/J41H-25
10	130	90	60	40	16	4-14	272	120	6
15	130	95	65	45	16	4-14	272	120	6
20	150	105	75	55	16	4-14	280	120	6
25	160	115	85	65	16	4-14	332	160	10
32	190	135	100	78	18	4-18	342	160	11
40	200	145	110	85	18	4-18	395	200	17
50	230	160	125	100	20	4-18	431	240	24
65	290	180	145	120	22	8-18	457	280	33
80	310	195	160	135	22	8-18	505	320	47
100	350	230	190	160	24	8-23	549	360	62
125	400	270	220	188	28	8-25	621	400	96
150	480	300	250	218	30	8-25	703	400	128
200	600	360	310	278	34	12-25	828	400	168

法蘭水封截止閥主要規格尺寸：

公稱通徑DN(mm)	尺寸										重量
公稱通徑DN(mm)	L	D	D1	D2	b	Z-φd	D6	f	H	D0	重量
DS/J41H-40
10	130	90	60	40	16	4-14	35	4	272	120	6
15	130	95	65	45	16	4-14	40	4	272	120	7
20	150	105	75	55	16	4-14	51	4	280	120	8
25	160	115	85	65	16	4-14	58	4	332	160	10
32	190	135	100	78	18	4-18	66	4	342	160	11
40	200	145	110	85	18	4-18	76	4	395	200	17
50	230	160	125	100	20	4-18	88	4	437	246	25
65	290	180	145	120	22	8-18	110	4	457	280	34
80	310	195	160	135	22	8-18	121	4	505	320	47
100	350	230	190	160	24	8-23	150	4.5	549	360	62
125	400	270	220	188	28	8-25	176	4.5	621	400	96
150	480	300	250	218	30	8-25	204	4.5	705	400	128
200	600	360	310	278	34	12-25

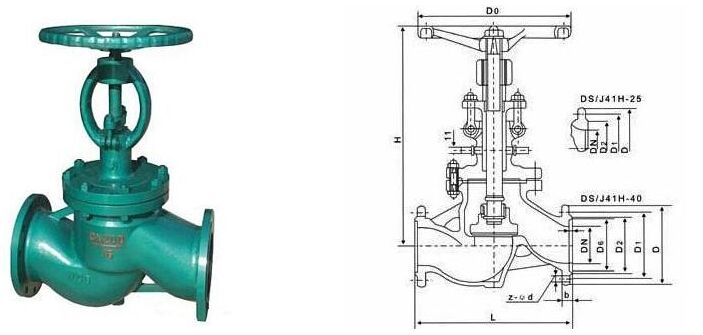

法蘭水封截止閥結構圖紙：

法蘭水封截止閥結構圖紙

上一個產品：法蘭式截止閥
