產品型號：ZZLP
產品口徑：DN15-DN250
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦自力式流量調節閥≧也是國內調節閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

一、自力式流量調節閥介紹
自力式流量調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力支化，按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。

該產品由低流阻單座（套筒）閥體、壓力平衡件、指揮器及執行機構組成。是符含國際標準的新一代閥門產品。

二、自力式流量調節閥特點

1、無需外加驅動能源的節能型自控系統．設備費用低；

2、自力式溫度調節閥結構簡單．維護工作量��；

3、設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；

4、指揮操作型較直接作用型動態響應快。精度高，可調比大；

5、閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。

三、自力式流量調節閥型號

流量調節閥：V130D05(硬密封) V131D05(軟密封)

四、自力式流量調節閥主要技術參數

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數Kvs		4	6.3	8	16	20	32	50	80	125	160	280	320	400
公稱壓力MPa		1.6；4.0
有效壓力下最大流量（m3/h）	0.02MPa	1.5	2.5	3.5	5.5	9.0	14	22	36	55	70	125	180	250
有效壓力下最大流量（m3/h）	0.05 MPa	2.5	3.5	5.5	9.0	12	22	36	55	85	110	180	-	-
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
最高工作溫度℃		≤140
最高工作溫度℃		硬密封配隔離罐≤200										配隔離罐加長件≤200
壓力平衡元件		波紋管										滾動膜片
法蘭標準		ANSI、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材質		鑄鐵；鑄鋼；鑄不銹鋼
閥芯材質		不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈
最高工作壓力		公稱壓力(注意△Pmax及工作壓力與工作溫度的關系)

五、自力式流量調節閥執行器主要技術參數

有效面積（cm2）	250	630
有效壓力(MPa)	0.02；0.05
允許上下膜室之間壓差(MPa)	0.4	0.15
材質	膜蓋:鋼板鍍鋅；膜片:EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管

六、自力式流量調節閥性能指標

控制精度		±5％
允許泄漏量（在規定試驗條件下）	軟密封	4×10-4額定容量
	硬密封	DN15～50	DN65～125	DN150～250
		10氣泡/min	20氣泡/min	40氣泡/min

七、自力式流量調節閥允許壓差

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250
最大允許壓差△P(MPa)	PN16	1.6								1.5		1.2	1.0
	PN40	2.0

八、自力式流量調節閥外形尺寸及重量

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L mm	130	150	160	180	200	230	290	310	350	400	480	600	730
B mm	121	212	238	238	240	240	275	275	380	380	295	325	372
φR mm	263										380
H mm	150										520
約重	21	23	24	27	31	36	47	55	74	93	118	178	261

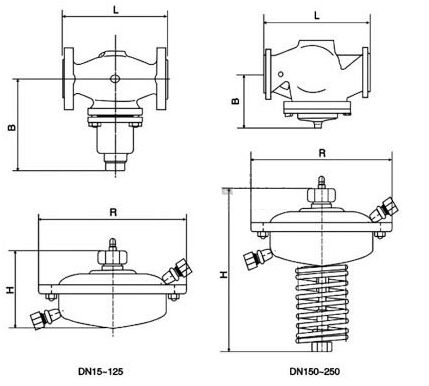

自力式流量調節閥結構圖紙：

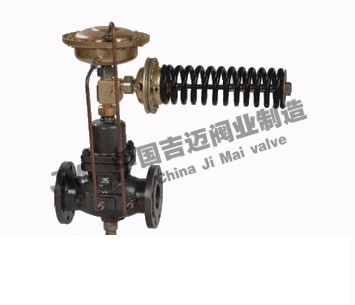

自力式流量調節閥
