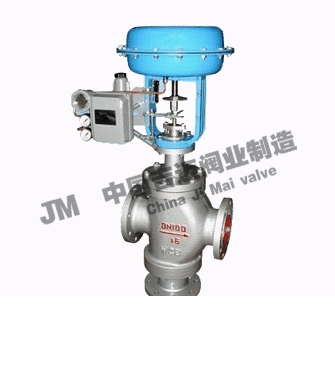

產品型號：ZJHF(H)
產品口徑：DN25-DN300
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦氣動薄膜三通調節閥≧也是國內調節閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

氣動薄膜三通調節閥有三通合流及三通分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。
氣動三通調節閥，是由多彈簧氣動薄膜執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構簡單、重量輕、動作靈敏、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，氣動三通調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。
ZJHF(H)型氣動三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
氣動三通調節閥有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。

標準規格

閥體型式：三通鑄造球型閥體
閥芯型式：三通型雙座閥芯
公稱通徑：DN20~300 NPS 3/4〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法蘭距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填料：V型聚四氟乙烯填料、柔性石墨填料等
密封墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色丙稀酸聚胺酯磁漆

型號編制

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	J:氣動薄膜執行機構 H:氣動活塞執行機構	H直行程	F:三通分流調節閥 H:三通合流調節閥 F(H)G:散熱型三通分(合)流調節閥 F(H)V:波紋管型三通分(合)流調節閥 F(H)D:低溫型三通分(合)流調節閥	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質	DN25= DN25 NPS1〞= NPS 1〞
如：氣動薄膜三通分流調節閥，散熱型，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHFG-16C DN50

性能

流量特性		直線、等百分比
可調范圍		30:1
額定CV值		等百分比\直線CV8.5~1280
允許泄漏量		硬密封:IV級（0.01% 閥額定容量）
性能指標		氣動	電動
	基本誤差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死區%	≤0.6	≤1.0
	始終點偏差%	±2.5	±2.5
	額定行程偏差%	≤2.5	≤2.5

選用參數表

閥座直徑		25	32	40	50	65	80	100		125	150	200	250	300
額定流量系數CV		8.5	13	21	34	53	85	135		210	340	535	800	1280
公稱通徑	行程	可選流量系數Cv（★標準型 ●推薦）
DN25	16 mm	★
DN32	25 mm		★
DN40			●	★
DN50			●	●	★
DN65	40mm					★
DN80						●	★
DN100						●	●	★
DN125	60mm									★
DN150										●	★
DN200										●	●	★
DN250	100mm										●	●	★
DN300	100mm											●	●	★
氣動執行機構 膜片有效面積Ae (cm2)		ZHA/B-23				ZHA/B-34			ZHA/B-45				ZHA/B-56
氣動執行機構 膜片有效面積Ae (cm2)		350				560			900				1600
作用方式	彈簧范圍	金屬密封允許壓差（MPa）
氣開	20-100KPa	0.7	0.44	0.28	0.18	0.17	0.11	0.07		0.07	0.05	0.03	0.05	0.03
	40-200 KPa	2.14	1.31	0.84	0.53	0.51	0.33	0.21		0.22	0.15	0.09	0.11	0.07
	80-240 KPa	4.99	3.05	1.95	1.25	1.18	0.78	0.5		0.51	0.36	0.21	0.21	0.15
氣關	20-100KPa	2.14	0.87	0.56	0.35	0.34	0.22	0.14		0.15	0.1	0.06	0.05	0.03
	40-200 KPa	6.4	5.86	3.64	2.3	2.21	1.43	0.91		0.95	0.66	0.37	0.11	0.07
	80-240 KPa	6.4	6.4	5.04	3.18	3.06	1.98	1.26		1.32	0.92	0.52	0.21	0.15
