產品型號：H42W，H42Y
產品口徑：DN25-DN200
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦H42W，H42Y法蘭立式止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

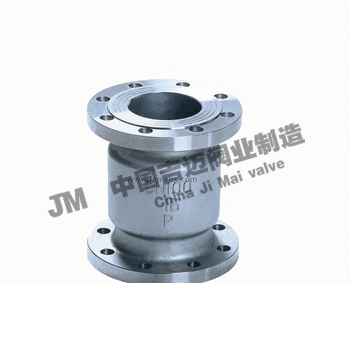

H42W，H42Y法蘭立式止回閥嚴格按 API6D、GB/T12235 標準設計制造,本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。H42N立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。立式止回閥廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

應用規范

設計制造按12236—89

結構長度按SDV公司規定

法蘭型式及尺寸JB／T79 94

閥門檢查和試驗按API STD 598

主體材質

CF8、cF3、CFSM、CF3M WC6

1.6MPa主要連接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	105	105	105	150	160	170	180	200	210	275	300	380
D	mm	95	105	115	135	145	160	180	195	215	245	280	335
重量	kg	-	-	-	-	-	7.9	11	12	19.5	36	47	65

2.5MPa主要連接尺寸及重量

尺寸	DN	20	25	32	40	50	65	80	100	125	150	200
L	mm	105	105	150	160	170	180	200	210	275	300	380
D	mm	105	115	135	145	160	180	195	230	275	300	360
重量	kg	-	-	-	-	7.9	11	12	20	38	48	70

4.0MPa主要連接尺寸及重量

尺寸	DN	50	65	80	100	125	150	200
L	mm	170	180	200	210	275	300	380
D	mm	160	180	195	230	270	300	375
重量	kg	7.9	11	12	20	38	48	72

H42W，H42Y法蘭立式止回閥圖紙：

H42W，H42Y法蘭立式止回閥圖紙
