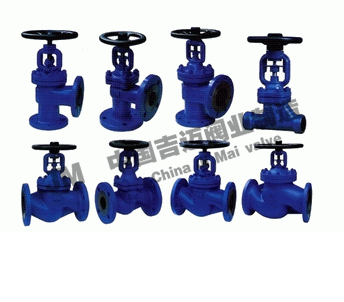

產品型號：WJ41H
產品口徑：DN15-DN350
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦德標法蘭截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

德標法蘭截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。并符合國際密封標準。密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。不但閥門尺寸嚴格按德標生產，且產品外觀、閥門油漆均符合出口標準。

德標法蘭截止閥工作原理：

德標法蘭截止閥采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪，閥體、閥蓋的設計經過嚴格的計算，具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座在全開狀態下使填料密封更為可靠，并方便填料的更換。適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。

德標法蘭截止閥產品特點：

1、產品設計制造符合國內外的先進標準要求，密封可靠，性能優良。

2、結構設計緊湊合理，造型美觀。

3、采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。

4、閥體材料品種齊全、填料、墊片亦根據實際工況或用戶要求合理選配，可適用于各種壓力，溫度及介質工況。

5、采用國內外多種配管法蘭密封面型式，滿足各種工程需要及用戶要求。

德標法蘭截止閥技術規范：

結構形式 construction	BB-BG-OS&Y
驅動方式 operation	手動hand-operated
驅動方式 operation	氣動 pneumatic
設計標準 design standard	DIN3356
結構長度 face to face dimension	DIN3202
連接法蘭 flanged ends	DIN2543-2545
試驗和檢驗 test&inspection	DIN3230

德標法蘭截止閥性能規范：

公稱壓力(MPa) nominal pressure	殼體試驗壓力(MPa) shell test	密封試驗壓力(MPa) sealing test	適用溫度(℃) suitable temp	適用介質 suitable madium
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

德標法蘭截止閥零部件材質：

序號NO.	名稱part name	材質material
1	閥體body	GS-C25、CF8、CF3
2	閥瓣disc	2CR13、F304、F316
3	軸銷hinge pin	F304、F316
4	波紋管組件bellows combination	F304、F316L
5	閥蓋bonnet	GS-C25、CF8、CF3
6	填料packing	柔性石墨Flexible graphite、PTFE
7	壓套gland	25#、F304、F316
8	定位片locator	25#、F304、F316
9	閥桿螺母stem nut	銅合金ZQA19-4
10	手輪hand wheel	碳鋼carbon steel
11	并帽cap	25#
12	油杯oil cup	黃銅brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	雙頭螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	墊片gasket	柔性石墨+不銹鋼 flexible graphite+stainless steel、PTFE
16	閥桿stem	2Cr13、F304、F316

J41H-16德標法蘭截止閥

壓力等級 pressure	PN16
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

J41H-25德標法蘭截止閥

壓力等級 pressure	PN25
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4	4.5	5.5	7.5	10	12.5	19	24	43	57	79	135	285	415
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

J41H-40德標法蘭截止閥

壓力等級 pressure	PN40
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4	4.5	6	8	11.5	13.5	20	25	45	60	83	158	305	440
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

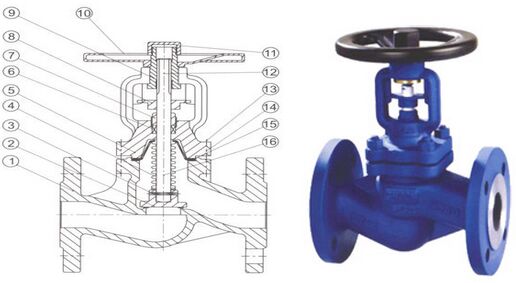

德標法蘭截止閥結構圖紙：

德標法蘭截止閥結構圖紙
