上海吉邁閥門制造有限公司主要生產≦D363H、D663H、D963H焊接式硬密封蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

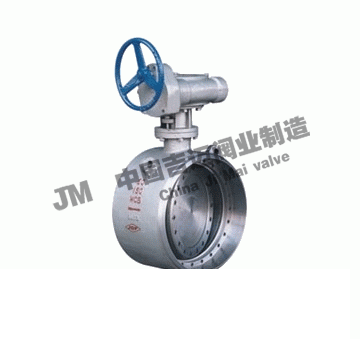

D363H、D663H、D963H焊接式硬密封蝶閥
1、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。
3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。
4、與管道直接對焊裝配，用戶管道無需法蘭，節省成本。
5、采用優質合金鋼焊接，具有體積小，重量輕
6、采用多層次設計原理，密封圈采用軟硬金屬片層疊組成，具有耐高溫、使用壽命長等特點。
焊接式硬密封蝶閥技術參數：
|
公稱通徑
|
DNmm
|
100～1400
|
|
公稱壓力
|
PNMPa
|
1
|
1.6
|
2.5
|
4
|
|
試驗壓力 PsMPa
|
強度試驗
|
1.5
|
2.4
|
3.75
|
6
|
|
密封試驗
|
1.1
|
1.76
|
2.75
|
4.4
|
|
氣密封試驗
|
O．5～0.8 MPa
|
|
適用介質
|
水、油品、蒸汽、煤氣、酸、堿等
|
|
適用溫度
|
-196℃～≤600℃
|
焊接式硬密封蝶閥主要零部件材料：
|
名稱
|
材料
|
|
閥體
|
碳鋼、不銹鋼、鉻鉬釩鋼
|
|
閥板
|
碳鋼、不銹鋼、鉻鉬釩鋼
|
|
閥桿
|
2Cr13不銹鋼、鉻鉬釩鋼
|
|
密封圈
|
不銹鋼、軟硬層疊式金屬片
|
|
閥座
|
不銹鋼、堆司太立等硬質合金
|
|
填料
|
柔性石墨
|
注：工作溫度在 -196 ℃時采用長頸結構， H1可以根據用戶需求決定，并在型號前加 “ D ” 。
焊接式硬密封蝶閥主要外形連接尺寸：
|
公稱通徑DN（mm）
|
L
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|
H1
|
H
|
H1
|
H
|
H1
|
H
|
H1
|
H
|
|
100
|
190
|
280
|
390
|
280
|
390
|
280
|
390
|
280
|
390
|
|
125
|
200
|
300
|
420
|
300
|
420
|
300
|
420
|
300
|
420
|
|
150
|
210
|
320
|
460
|
320
|
460
|
320
|
460
|
320
|
460
|
|
200
|
230
|
370
|
550
|
370
|
550
|
370
|
550
|
370
|
550
|
|
250
|
250
|
420
|
620
|
420
|
620
|
420
|
620
|
420
|
620
|
|
300
|
270
|
500
|
750
|
500
|
750
|
500
|
750
|
500
|
750
|
|
350
|
290
|
530
|
800
|
530
|
800
|
530
|
800
|
530
|
800
|
|
400
|
310
|
570
|
870
|
570
|
870
|
570
|
870
|
570
|
870
|
|
450
|
330
|
600
|
920
|
600
|
920
|
600
|
920
|
600
|
920
|
|
500
|
350
|
680
|
1040
|
680
|
1040
|
680
|
1040
|
680
|
1040
|
|
600
|
390
|
750
|
1190
|
750
|
1190
|
750
|
1190
|
750
|
1190
|
|
700
|
430
|
810
|
1290
|
810
|
1290
|
810
|
1290
|
-
|
-
|
|
800
|
470
|
905
|
1440
|
905
|
1440
|
905
|
1440
|
-
|
-
|
|
900
|
510
|
960
|
1550
|
960
|
1550
|
960
|
1550
|
-
|
-
|
|
1000
|
550
|
1010
|
1650
|
1010
|
1650
|
1010
|
1650
|
-
|
-
|
|
1200
|
630
|
1175
|
1920
|
1175
|
1920
|
1175
|
1920
|
-
|
-
|
|
1400
|
710
|
1310
|
2170
|
1310
|
2170
|
-
|
-
|
-
|
-
|
|
1600
|
790
|
1460
|
2440
|
1460
|
2440
|
-
|
-
|
-
|
-
|
|
1800
|
870
|
1560
|
2650
|
1560
|
2650
|
-
|
-
|
-
|
-
|
|
2000
|
950
|
1670
|
2860
|
1670
|
2860
|
-
|
-
|
-
|
-
|

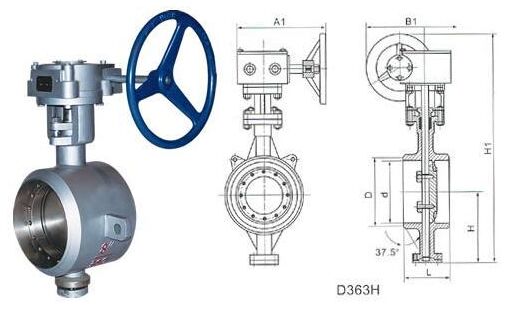

D363H、D663H、D963H焊接式硬密封蝶閥結構圖紙：
