產品型號：D371Fs
產品口徑：DN40-DN1200
產品壓力：1.0-1.6mpa
連接方式：對夾
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦D371(半襯)、D371Fs(全襯)蝸輪對夾襯氟塑料蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系.

產品概述

D371(半襯)、D371Fs(全襯)蝸輪對夾襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6

設計與制造：GB12238
結構長度：GB12221
法蘭連接尺寸：GB4216、JB78、JB79

襯里層：電火花檢測

實驗與檢驗按GB/T13927標準

公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

材料

上閥體：鑄鐵、碳鋼、不銹鋼下閥體：鑄鐵、碳鋼、不銹鋼蝶板：不銹鋼、碳鋼完全包覆氟塑料

蝶板軸：不銹鋼閥座：PTFE、PCTFE、FEP、PFA 彈性條（墊）：Si

O型圈：Viton 手柄：鑄鐵、鑄鋁合金

部件列表

1、閥體2、蝶圈3、蝶板4、四氟圈5、碟形彈性墊圈6、手柄定位板7、手柄

公稱通徑		L	D mm			D1 mm			D2 mm			n-Фd mm			f mm	H mm	A mm	B mm	質量
DN	NPS	L	0.6	1.0	1.6	0.6	1.0	1.6	0.6	1.0	1.6	0.6	1.0	1.6	f mm	H mm	A mm	B mm	質量
50	2	43	140	165	160	110	125	125	90	93	100	2-14	4-18	4-18	3	180	45	120	6.5
65	21/2	46	160	185	180	130	145	145	110	106	120	2-14	4-18	4-18	3	200	45	120	8.0
80	3	46	182	200	195	150	160	160	125	123	130	4-18	4-18	8-18	3	220	45	120	10
100	4	52	205	220	215	170	180	180	145	150	155	4-18	8-18	8-18	3	254	45	120	13
125	5	56	235	250	2445	200	210	210	175	172	185	4-18	8-18	8-18	3	300	45	120	17
150	6	56	260	285	280	225	240	240	200	198	210	4-18	8-23	8-23	3	334	66	150	22
200	8	60	315	340	335	280	295	295	255	252	265	4-18	8-23	12-23	3	450	85	170	43
250	10	68	370	395	405	335	350	355	310	320	320	4-18	12-23	12-25	3	525	85	170	52
300	12	78	435	445	460	395	400	410	362	368	375	4-23	12-23	12-25	4	590	106	205	60
350	14	78	485	505	520	445	460	470	412	428	435	4-23	16-23	16-25	4	650	106	205	94
400	16	102	535	565	580	495	515	525	462	482	485	4-23	16-25	16-30	4	745	130	240	165
450	18	114	590	620	640	550	565	585	518	532	545	4-23	20-25	20-30	4	820	155	240	200
500	20	127	640	670	705	600	620	650	568	585	608	4-23	20-25	20-34	4	870	169	306	235
600	24	154	755	780	840	705	725	770	670	685	718	4-25	20-30	24-41	5	1010	198	324	280
700	28	165	860	895	910	810		840	775		788	4-25		24-41	5	1130	220	335	530
800	32	190	975	1010	1020	920		950	880		898	4-30		24-41	5	1240	241	356	650
900	36	203	1075	1110	1120	1020		1050	980		998	4-30		28-41	5	1350	241	356	780
1000	40	216	1175	1220	1255	1120		1170	1080		1110	4-30		28-48	5	1460	241	356	880
1200	48	254	1400	1450	1485	1340		1390	1295		1325	4-34		32-54	5	1670			1050

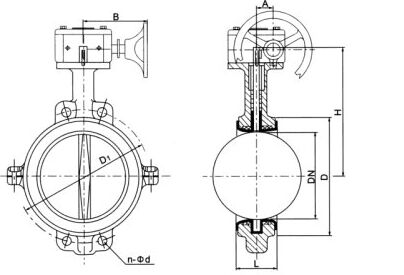

D371(半襯)、D371Fs(全襯)蝸輪對夾襯氟塑料蝶閥結構圖紙：

D371(半襯)、D371Fs(全襯)蝸輪對夾襯氟塑料蝶閥結構圖紙

上一個產品：D41X手動法蘭式軟密封蝶閥

下一個產品：單夾式蝶閥

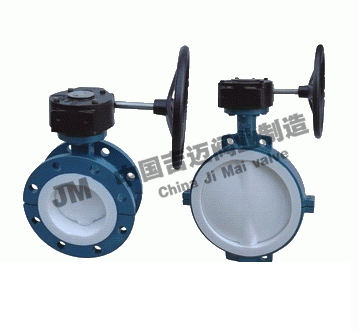

D371(半襯)、D371Fs(全襯)蝸輪對夾襯氟塑料蝶閥
