產品型號：G41F-10S
產品口徑：DN25-DN100
產品壓力：0.6mpa
連接方式：法蘭
閥體材質：塑料
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦G41F-10S-ABS隔膜閥≧也是國內隔膜閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

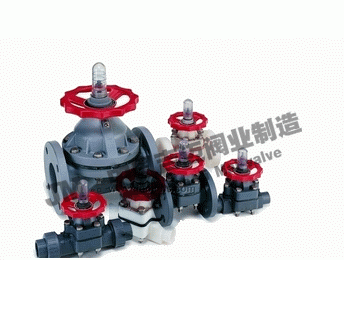

G41F-10S-ABS隔膜閥產品概述：

ABS隔膜閥詳細說明
使用范圍及結構特點：
1.適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。
2.過流部件彩RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。
3.密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。
4.采用螺桿升降結構，啟閉力矩大，平穩性好。
隔膜閥的安裝與使用：
1.兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形，造成泄漏。
2.順時針方向旋手柄為關閉，反之開啟。
3.根據指示器位置可判斷開啟程度。

ABS隔膜閥零件材質表：

NO	名稱	材質
1	螺柱	鋼、不銹鋼
2	指示器	鋼
3	限位罩	AS
4	卡簧	鋼、不銹鋼
5	手輪	ABS、FRPP
6	壓緊螺母	FRPP、C-PVC、不銹鋼
7	襯環	PTFE
8	閥桿螺母	鋼、銅HT300
9	閥桿	鋼、不銹鋼
10	閥蓋	FRPP、PVDF、C-PVC
11	軸承	單向推力球軸承
12	螺母	鋼、不銹鋼
13	螺柱	鋼、不銹鋼
14	閥體	FRPP、PVDF、C-PVC
15	墊膜	EPDM、NBR
16	隔膜片	FEP、(F46)、PTFE、PVDF
17	銷	鋼、不銹鋼
18	閥瓣	鑄鐵、玻璃鋼、PVDF、PPO

1.第1、8、9項材質如用SUS-304或SUS-316為特殊規格

2.PVDF隔膜閥上蓋標準材質使用FRPP、如須使用PVDF上蓋為特殊規格.

ABS隔膜閥HG、JIS、DIN、ANSI外形對照表(HG/T2643-94)

DN	D1	D				L				b	H	n				￠
DN	D1	HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI	b	H	HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI
15	95	65	70	65	60	125	110	130	110	14	125	4	4	4	4	14	15	14	16
20	105	75	75	75	70	135	120	150	120	16	145	4	4	4	4	14	15	14	16
25	115	85	90	85	80	145	130	160	130	16	148	4	4	4	4	14	19	14	16
32	135	100				160				16	165	4				18
40	145	110	105	110	100	180	180	200	180	16	215	4	4	4	4	18	19	18	16
50	160	125	120	125	120	210	210	230	210	18	227	4	4	4	4	18	19	18	19
65	180	145	140	145	140	250	250	290	250	22	286	4	4	4	4	18	19	18	19
80	195	160	150	160	152	300	280	310	280	25	300	4	8	8	8	18	19	18	19
100	215	180	175	180	190	350	340	350	340	25	407	8	8	8	8	18	19	18	19
125	245	210	210	210	216	400	410	400	410	30	417	8	8	8	8	18	23	18	22
150	280	240	240	240	240	460	480	480	480	30	576	8	8	8	8	23	23	23	22
200	335	295	290	295	298	570	570	600	570	35	628	8	12	8	8	23	23	23	22
250	395	350	355	350	362	680	680	730	680	38	776	12	12	12	12	23	23	23	22
300	455	400	400	400	432	790				40	800	12	16	12	12	23	25	23	25

注：在HG20592-97標準中（PN1.0Mpa)n為8孔。(PN0.6Mpa)n為4孔。

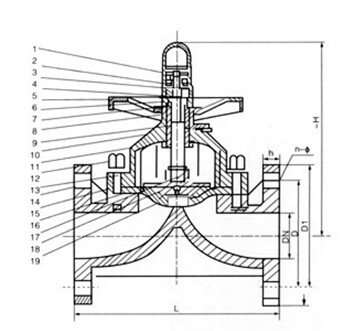

G41F-10S-ABS隔膜閥結構圖紙：

G41F-10S-ABS隔膜閥結構圖紙
