J19H壓力表針型閥

上海吉邁閥門制造有限公司主要生產≦J19H壓力表針型閥≧也是國內針型閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；���(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

一、J19H壓力表針型閥概述

J19H壓力表針型閥主要零件材料 碳鋼、不銹鋼 工作壓力 1.6~32MPa（MPa） 工作溫度 ≤425（℃） 使用介質：水、油品、液化石油氣、蒸汽、酸堿液.

二、J19H壓力表針型閥主要零部件材料

零件名稱 Part name	閥桿 Stem	閥體 Body	閥底座 Base	填料 Packing	填料閥蓋 Packing bonnet	手輪Handwheel
J19H-320-DN6	碳鋼 Carbon steel	鉻不銹鋼 Cr. Stainless steel		聚四氟乙稀，柔性石墨 PTFE，Soft graphite	碳鋼Carbon steel	優質碳鋼 High grade carbon steel
J19W-320P-DN15	鉻鎳不銹鋼 Cr. Ni Stainless stee	鉻不銹鋼 Cr. Stainless steel	鉻鎳不銹鋼 Cr. Ni Stainless steel		不銹鋼Stainless steel

三、J19H壓力表針型閥 主要性能規范

型號  Type	公稱壓力PN Mpa	試驗壓力PS(Mpa) Test pressure			工作壓力(Mpa) Working pressure	工作溫度(OC) Working temps.	適用介質Applicable medium
J19H-320	32.0	48.0	35.2	0.6	32.0	P≤540OC	液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J19W-320P	32.0	48.0	35.2	0.6	32.0	C≤425 OC

四、J19H壓力表針型閥 主要外形及連接尺寸

型號  Type	公稱直徑  DN（mm）	尺寸 Dimension								重量Weight
		L1	Do	D2	D1	H	H1	M1	Rc
J19H-320	6	100	65	14	5	100	110	M20×1.5左	-	1.2
J19W-320P	15	85	65	-	-	100	110	M20×1.5	G1/2”	1.0

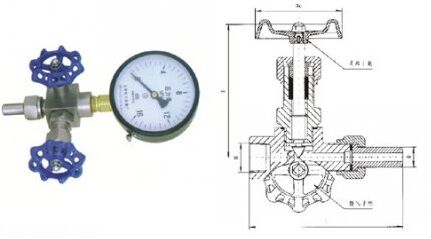

J19H壓力表針型閥結構圖紙：
