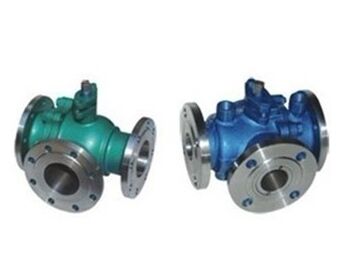

Q44F、Q45F、Q644F、Q645F、Q944F、Q945F三通球閥

上海吉邁閥門制造有限公司主要生產≦Q44F、Q45F、Q644F、Q645F、Q944F、Q945F三通球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

Q44F、Q45F、Q644F、Q645F、Q944F、Q945F三通球閥適用于在對腐蝕或非腐蝕性液體、氣體、粉末介質實現切換、混合和分流;開閉過程中，流路通暢減小了壓力損失，操作省力、維修方便;五種流向類型滿足不同工藝要求，可進行手、氣動、電動控制。

常見型號

三通球閥常見的型號有：q44f、q45f、q644f、q645f、q944f、q945f等。

閥門特點

1、閥座可設計成四面座浮動球和固定球，流態穩定，密封可靠;

2、三通球閥結構可設計成側裝式和頂裝式，雙向密封設計;流向切換絕無串流;

3、防飛出閥桿設計;

4、防靜電設計;

5、兩位(開和關位置)鎖定設計。

【執行標準】

設計規范： GB/T 12237 API 6D API 608 BS 5351

結構長度： GB/T 12221 ASME B16.10

法蘭連接： GB/T 9113 ASME B16.5

試驗與檢驗：GB/T 13927 API 598 API 6D

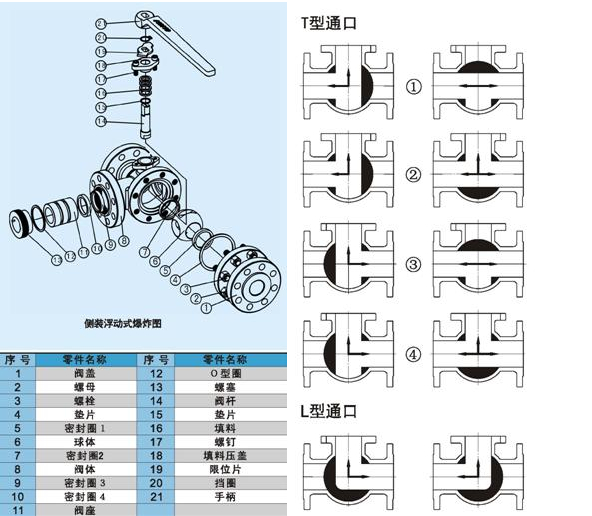

Q44F、Q45F、Q644F、Q645F、Q944F、Q945F三通球閥結構圖片

【外形尺寸及重量】

CLASS150、PN1.6MPa公稱壓力下的三通球閥外形尺寸及重量：

DN	NPS	L	do	H	H1	H2	Lo	W	重量
15	1/2	140	13	90	70	/	160	/	3
20	3/4	150	15	106	86	/	230	/	4
25	1	160	25	109	88	/	230	/	6
32	1 1/4	/	32	125	106	/	400	/	10
40	1 1/2	210	38	149	132	/	400	/	14
50	2	220	51	154	137	/	400	/	20
65	2 1/2	250	64	189	162	/	700	/	25
80	3	260	76	198	170	/	700	/	32
100	4	330	102	254	229	/	1050	/	45
125	5	430	127	273	247	/	1050	/	/
150	6	510	152	/	/	314	/	450	/
200	8	580	203	/	/	430	/	600	/
250	10	670	250	/	/	475	/	600	/

CLASS300、PN2.5MPa、PN4.0MPa公稱壓力下的三通球閥外形尺寸及重量：

DN	NPS	L	do	H	H1	H2	Lo	W	重量
15	1/2	140	13	90	70	/	160	/	3
20	3/4	165	15	106	86	/	230	/	4
25	1	165	25	109	88	/	230	/	6.5
32	1 1/4	220	32	125	106	/	400	/	11
40	1 1/2	250	38	149	132	/	400	/	15
50	2	260	51	154	137	/	400	/	21.5
65	2 1/2	320	64	189	162	/	700	/	/
80	3	320	76	198	170	/	700	/	35
100	4	370	102	254	229	/	1050	/	49
125	5	510	127	273	247	/	1050	/	/
150	6	510	152	/	/	314	/	450	/
200	8	580	203	/	/	430	/	600	/
250	10	670	250	/	/	475	/	600	/

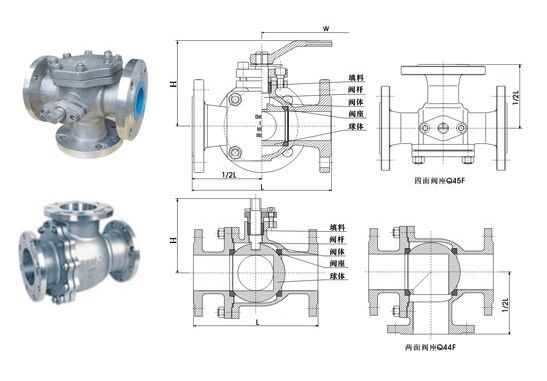

Q44F、Q45F、Q644F、Q645F、Q944F、Q945F三通球閥結構圖紙：
