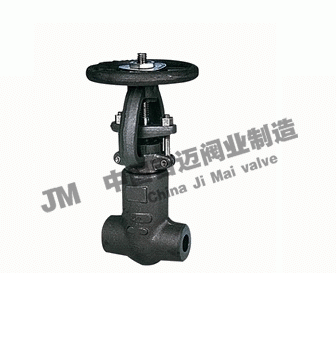

產品型號：Z61Y~Z63Y
產品口徑：DN15-DN50
產品壓力：900LB-2500LB
連接方式：對焊
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦Z61Y~Z63Y壓力自緊密對焊閘閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

Z61Y~Z63Y壓力自緊密對焊閘閥產品概述：

設計與制造標準

●設計與制造：ANSIB16.34API600API602
●法蘭尺寸：ANSIB16.5
●壓力溫度：ANSIB1.20.1
●結構長度：ANSIB16.10
●對焊連接尺寸：ANSIB16.11
●檢驗與試驗：API598

主要外形尺寸

ANSI 900Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	216	229	254	279	305	368
L1	140	140	140	-	178	216
H	320	320	320	-	415	510
D0	180	180	180	-	200	300
Wt	15.7	17.9	17.9	-	31	53
Wt1	11	11	11	-	21	40
ANSI 1500Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	216	229	254	279	305	368
L1	140	140	140	-	178	216
H	320	320	320	-	415	510
D0	180	180	180	-	200	300
Wt	15.7	17.9	17.9	-	31	53
Wt1	11	11	11	-	21	40
ANSI 2500Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	263.5	273.1	308	349	384.2	451
L1	186	186	186	232	232	279
H	320	320	320	380	415	510
D0	180	180	180	200	200	300
Wt	16.9	17.6	21.3	24.9	31.5	41.2
Wt1	12	12	12	26	28	53
