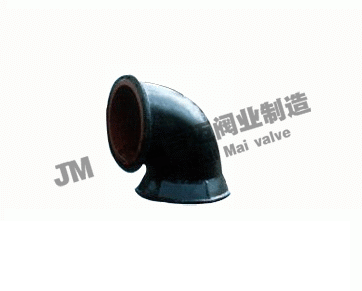

產品型號：PZ2型
產品口徑：DN400-DN1200
產品壓力：1.0mpa-1.6mpa
連接方式：法蘭
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦礦用配水閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

礦用配水閥是直角式閘閥，用小型電動機作為動力源替代人工操作 , 可承受 0.1Mpa 的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于 80 ℃。
一、概述
1、本系列產品是直角式閘閥，可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于80℃。
2、型號意義：
如：PZ2-400
PZ2-配水閘閥
400-公稱直徑
3、本系列產品所執行的標準是：企業標準Q/BBC-007-91《配水閘閥》。
二、礦用配水閥結構說明
1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
2、PZ2型用小型電動機作為動力源替代人工操作，方便、快捷。
3、閘閥由閥體和閥瓣構成。
（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。
（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以保證閥的密封性能。
4、短管用于埋入配水井井壁，為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為 5米、 4.5米、 4米、 3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制。
三、礦用配水閥安裝
1、本產品在存放期間，操縱臺絲杠應涂以防銹油脂，避免日曬雨淋。閥門部件應避免沾染油脂，防止橡膠老化。
2、在灌注井壁時，預留短管孔和支撐閥閘的槽鋼孔，泵房地面預留操縱臺基礎孔。
3、連接閥閘和短管的法蘭（中間加橡膠墊），把短管穿入預留孔中，借閥閘的外露閥桿找好垂直度，固定支撐槽鋼。
4、操縱臺就位后，按說明書要求尺寸提升絲杠。
5、核對閥桿至絲杠間的連接桿長度，裝上連接桿，再校對一下垂直度，把操縱臺和短管固定。
6、卸下閥桿端部的卡環，檢查整個機構操作是否靈活。

礦用配水閥安裝尺寸表：

型號	操縱臺							閘閥								短管		操作行程	質量(Kg)
型號	B	B1	D2	d1	D1	H	H1	B2	B3	B4	B5	d2	D3	H2	H3	D	L1	操作行程	帶短管	無短管
PZ2-400	350	300	180	19	500	750	965	330	235	27	60	15	540	580	635	400	250	168	335	275
PZ2-500					500		965	380	285	27	60	15	640	630		500	300	193	410	330
PZ2-600					600		1403	450	345	35	80	19	740	720		600	350	218	600	480
PZ2-800					600		1403	550	445	35	80	19	940	885	815	800	450	250	830	675
PZ2-1000	500	400	250	22	700	900	1246	670	548	36	100	23	1175	966	1076	1000	550	268	1300	1072
PZ2-1200	500	400	250	22	700	900	1296	780	652	40	120	23	1375	1080	1106	1200	650	396	1721	1446

注：D2位操縱臺底面凸起部分尺寸，基礎預留孔應大于此數。

不同L值時的連接桿長度H4

型號	L
	5000	45000	4000	3500
PZ2-400	3780	3280	2780	2580
PZ2-500
PZ2-600	3510	3010	2510	2010
PZ2-800
PZ2-1000	3120	2820	2120	1620
PZ2-1200	3040	2540	2040	1540

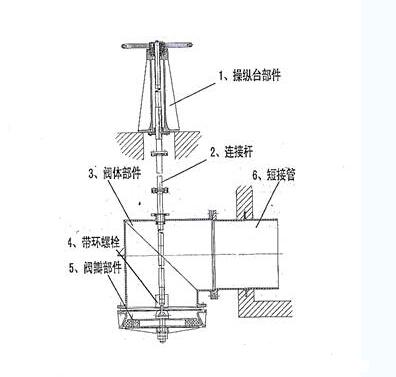

礦用配水閥圖紙：

礦用配水閥圖紙
