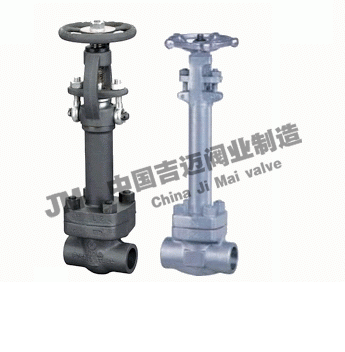

鍛鋼低溫閘閥DZ11H、DZ11Y

上海吉邁閥門制造有限公司主要生產≦鍛鋼低溫閘閥DZ11H、DZ11Y ≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

【產品概述】

DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥：手動、內螺紋（絲口）連接、明桿楔式單閘板，DZ11H 閥座密封面材料為 Gr3 系不銹鋼、DZ11Y 閥座密封面材料為硬質合金，壓力等級 150Lb~800Lb，閥體為碳素鋼的低溫型閘閥。

【產品性能參數】

DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥主要性能參數

型號	壓力級 (LB)	工作壓力 (MPa)	適用溫度 (℃)	適用介質
DZ11H-150(Lb)	150	2.0	≤425	水、蒸汽、油品
DZ11H-300(Lb)	300	5.0
DZ11H-600(Lb)	600	10.0
DZ11H-800(Lb)	800	14.0
DZ11Y-150(Lb)	150	2.0	≤425	水、蒸汽、油品
DZ11Y-300(Lb)	300	5.0
DZ11Y-600(Lb)	600	10.0
DZ11Y-800(Lb)	800	14.0

【產品零部件材料】

DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
DZ11H-150(Lb)	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	柔性石棉
DZ11H-300(Lb)
DZ11H-600(Lb)
DZ11H-800(Lb)
DZ11Y-150(Lb)	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	柔性石棉
DZ11Y-300(Lb)
DZ11Y-600(Lb)
DZ11Y-800(Lb)

返回頁首 ⇑

【產品外形及結構尺寸】

DZ11H、DZ11Y 型 150(Lb)~800(Lb) 鍛鋼低溫閘閥主要外形及結構尺寸 (mm)

DN		S/mm		T/in	W/mm	H（開）/mm	重量/kg
in	mm	JNSI	JIS
½	15	21.8	22.2	½	125	333	7.1
¾	20	27.1	27.7	¾	125	360	9.4
1	25	33.8	34.5	1	160	407	13.5
1¼	32	42.6	42.2	1¼	160	475	15.0
1½	40	48.7	49.1	1½	180	475	17.8
2	50	61.1	61.1	2	200	551	28.0

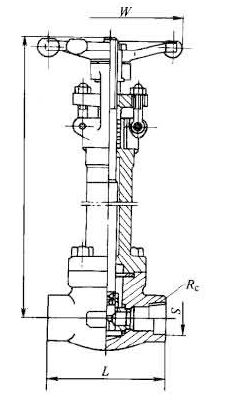

鍛鋼低溫閘閥DZ11H、DZ11Y結構圖紙：
